UnityShader学习记录(一)

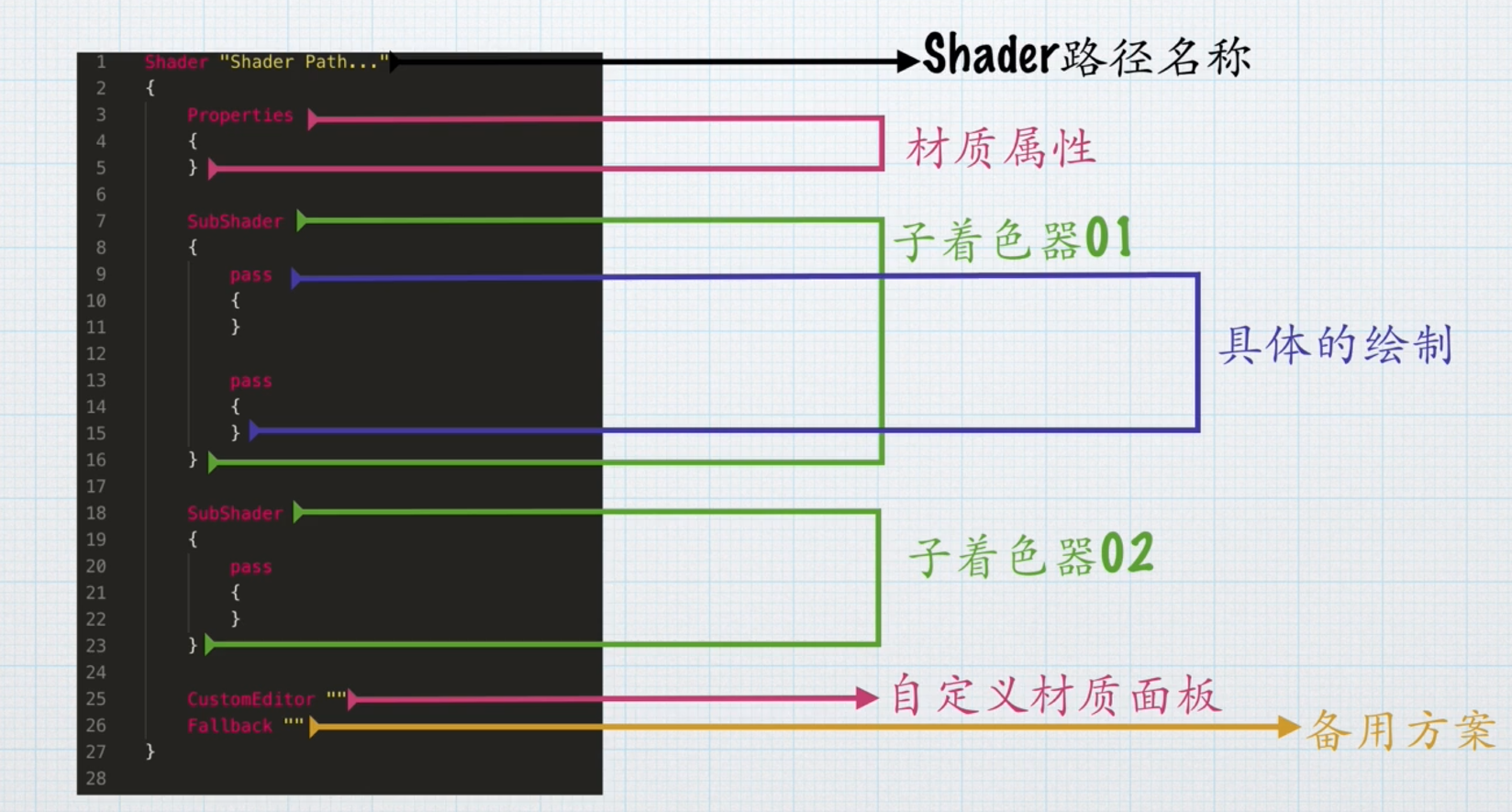

Unityshader概览

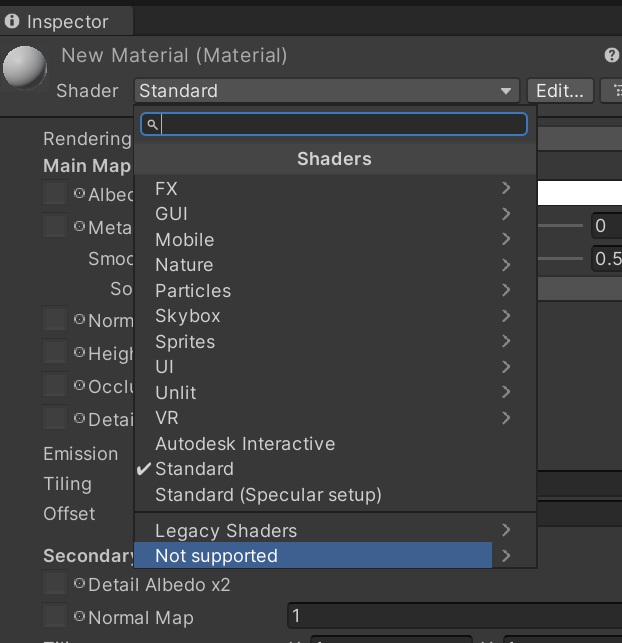

在not supported（暂时）中可以找到自己写的shader

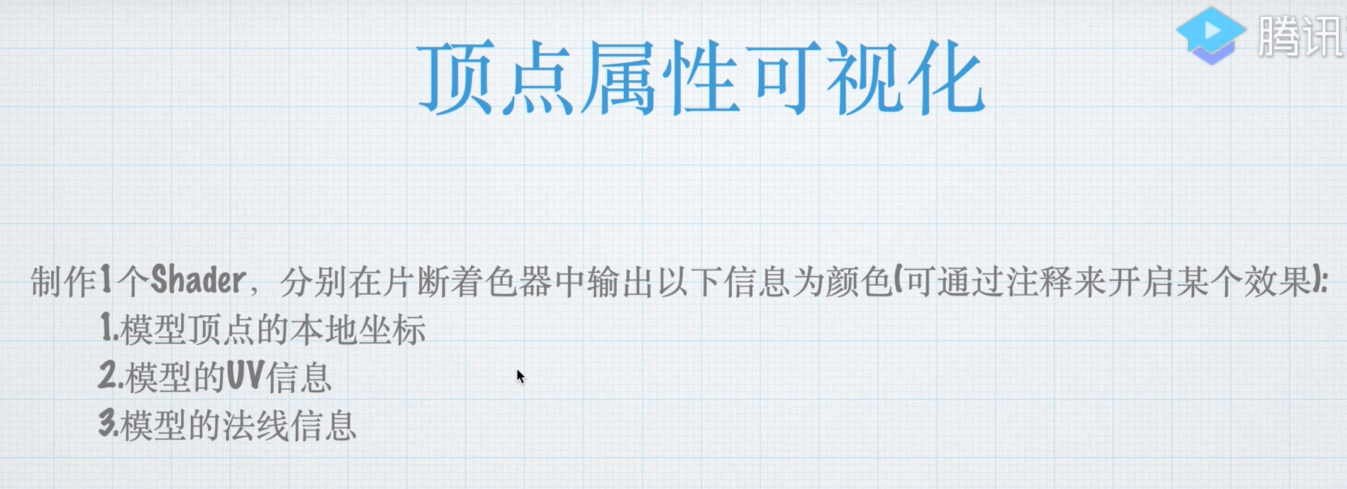

作业7 顶点属性可视化

1.模型的本地坐标

步骤1：获取模型坐标，不用把模型空间转换到裁剪空间的坐标。

在v2f中定义VertexPos作为模型坐标，v2f中定义的变量一定要有语义，TEXCOORD也不只能用于纹理，所以这里借TEXCOORD0来定义。

                float3 VertexPos:TEXCOORD0;

步骤2：把三维的模型坐标做成四维从片段着色器输出。

            return float4(i.VertexPos.xyz,1.0)

Shader "aj7/Framework"  // 定义shader名字
{
    Properties
    {
        _Color("Color",Color)=(1,1,1,1)
        _Value("Intensity",float)=1
    }
    SubShader //一个shader中有多个subshader，系统会一个个往下遍历找，不支持的会跳过
    {
        pass //一个pass就是一次渲染，每个shader都要有一个pass块
        {
            CGPROGRAM

            #pragma vertex vert //编译指令，连接顶点和片段着色器
            #pragma fragment frag
            #include "UnityCG.cginc"

            float4 _Color;      //声明必须和属性名一样，不然对应不上
            float _Value;

            struct appdata  //约定叫appdata结构体
            {
                float4 vertex:POSITION;
                float4 color:COLOR0;    //direct3D中用0
            };

            struct v2f
            {
                float4 pos:SV_POSITION;
                float3 VertexPos:TEXCOORD0;
            };

            v2f vert(appdata v)//顶点着色器
            {
                v2f o=(v2f)0; //定义需要初始化，不然容易报错 ;注意是定义部分加括号
                o.pos=UnityObjectToClipPos(v.vertex);  //顶点着色器中必做这步，把模型空间转换到裁剪空间
                o.VertexPos=v.vertex.xyz;
                return o;
            }
            float4 frag(v2f i):SV_Target //sv_t是输入到屏幕的颜色
            {
                float4 tmp=float4(1,1,1,1);
                tmp=float4(i.VertexPos,1.0);
                return tmp;
            }
            ENDCG
        }
    }
    //CustomEditor ""//自定义修改器
    //Fallback ""//备胎，适用于subshader都不支持的情况
}

2.模型的UV信息

Properties

[HDR]_Color(“颜色”,color)=(1,1,0,1)

[PowerSlider(3)]_Float(“浮点数”,range(0,10))=0 让0-3的部分占比更大更好滑动

[IntRange]只能滑动成整数，只是用于滑动条

[Toggle]开关，只有0和1

​ _Vector(“四维向量”,vector)=(1,-0.2,0,1)

​ _2DTex(“二D纹理”,2D)=”black”{}

[NoScaleOffset]不可调整纹理和偏移

[HideInInspector]隐藏
